金剛石薄膜精密加工新范式：無熱損傷激光鉆孔技術與設備選型指南

一、金剛石薄膜的戰略價值與加工痛點剖析

作為已知最硬的工程材料之一，金剛石薄膜在高端制造領域承擔著不可替代的作用：在功率芯片散熱中，其熱導性能是銅的 5 倍，可解決 500W 以上高功率器件的過熱失效問題；在量子計算領域，作為超導量子比特的襯底材料，其原子級平整度要求（表面粗糙度 Ra＜1nm）對加工技術提出終極挑戰。

傳統加工手段在金剛石薄膜面前舉步維艱：機械研磨鉆孔的材料去除率僅 0.1mm3/min，且每加工 100 個孔需更換刀具；電火花加工因絕緣特性完全失效；納秒激光加工雖能實現材料去除，但熱影響區導致的孔壁裂紋，使器件可靠性測試通過率僅 60%，成為產業規模化的 “卡脖子” 環節。

二、飛秒激光鉆孔技術的原理性突破與優勢對比

飛秒激光的超短脈沖特性（10?1?秒級），使其能量密度可達 1013W/cm2 以上，通過多光子電離直接打破 C-C 共價鍵，實現材料的 “冷蒸發”。這種加工機制帶來革命性改變：

• 無熱損傷加工：熱擴散深度＜100nm，加工后材料內部應力＜5MPa，遠低于傳統方法的 50MPa；

• 表面質量躍升：孔壁表面粗糙度 Ra＜80nm，無需后續拋光工序，直接滿足精密器件的裝配要求；

• 加工靈活性增強：支持最小 30μm 孔徑加工，且孔徑錐度＜0.5°，突破傳統加工的 “孔徑下限” 與 “錐度限制”。

  與皮秒（10?12 秒級）、納秒（10??秒級）激光對比，飛秒激光在金剛石加工中的優勢顯著：當加工 0.3mm 厚度材料時，飛秒激光的熱影響區僅為皮秒激光的 1/20、納秒激光的 1/100，真正實現 “零缺陷” 加工。

三、激光鉆孔設備的核心技術模塊與應用創新

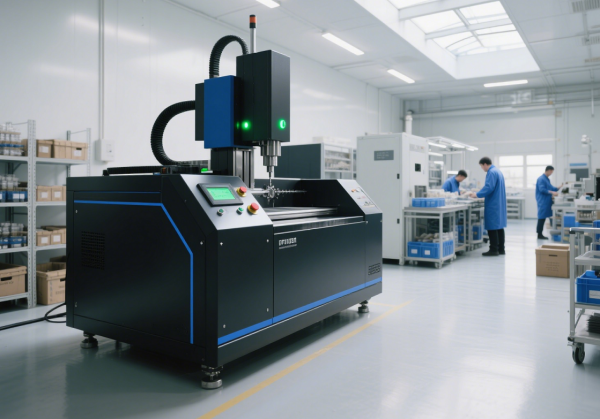

現代激光鉆孔設備通過三大核心模塊的技術創新，實現加工性能的跨越式提升：

1. 超精密運動系統：采用氣浮導軌（直線度誤差＜0.5μm/m）與力矩電機（角位移精度 ±1arcsec），配合激光干涉儀閉環反饋，確保加工軌跡精度 ±1.5μm；

2. 智能工藝數據庫：內置 50 + 加工工藝方案，覆蓋不同厚度（0.1-3mm）、不同孔徑（20-1000μm）的加工需求，新手操作員亦可快速實現參數配置；

3. 全流程質量管控：集成機器視覺檢測（精度 ±2μm）與聲學傳感器（分辨率 0.1dB），實時監測鉆孔過程中的異常放電、碎屑堵塞等問題，自動觸發停機保護，將加工不良率控制在 0.5% 以下。

   在實際應用中，該技術已實現多個 “首次” 突破：首次在 1mm 厚度金剛石片上加工出徑深比 1:80 的微孔（直徑 12.5μm），首次實現金剛石與硅晶圓的異質集成鉆孔（位置對準精度 ±3μm），為先進封裝技術提供了關鍵工藝支撐。

四、行業發展趨勢與設備市場機遇

隨著金剛石 CVD 技術的成熟（厚度均勻性＜±2%），其應用從高端領域向消費電子滲透。2025 年中國金剛石薄膜制品市場規模預計達 150 億元，年復合增長率 12%，帶動激光鉆孔設備需求激增。

技術發展呈現兩大主線：

• 設備性能迭代：脈沖能量穩定性從 ±5% 提升至 ±2%，加工速度從 5 孔 / 分鐘提升至 20 孔 / 分鐘，推動大規模量產；

• 綠色制造升級：設備能耗降低 40%（＜5kW/h），配合全封閉加工腔體（粉塵收集效率＞99%），滿足半導體行業的潔凈生產要求。

五、設備選型的五大核心評估維度

1.基礎性能參數：

• 激光類型：優先選擇飛秒激光（脈沖寬度＜500fs），皮秒激光僅適用于厚膜粗加工；

• 定位精度：X/Y 軸定位精度需≤±2μm，Z 軸重復定位精度≤±1μm；

• 功率調節范圍：5-50W 連續可調，滿足不同材料去除率需求。

2.熱損傷控制能力：

• 要求供應商提供加工后材料的 SEM 截面圖（熱影響區＜200nm）、拉曼光譜檢測報告（無石墨化特征峰）。

3.加工效率指標：

• 對于典型工況（0.5mm 厚度 / 100μm 孔徑），單孔加工時間應＜5 秒，支持 24 小時連續加工無精度衰減。

4.智能化水平：

• 具備自動對焦（響應時間＜100ms）、加工參數自學習（數據樣本≥1000 組）功能，降低人工調試成本。

5.售后服務體系：

要求提供 7×24 小時遠程診斷、48 小時現場響應，關鍵部件（激光器、運動平臺）保修期≥3 年。
