PI 膜微孔加工新范式：皮秒激光鉆孔機如何突破傳統工藝極限

在柔性顯示、5G 通信等高端制造領域，聚酰亞胺（PI）膜的微孔加工精度直接決定了產品性能。傳統工藝如機械鉆孔的孔徑限制（＞0.15mm）、化學蝕刻的邊緣粗糙（Ra＞3μm）和納秒激光的熱損傷（熱影響區＞50μm），已無法滿足現代工業對 “高精度、高密度、高可靠性” 的需求。皮秒激光鉆孔機憑借其超短脈沖技術和冷加工特性，正在重新定義 PI 膜微孔加工的技術標準。

一、技術原理：超短脈沖與冷加工的完美結合

皮秒激光鉆孔機的核心在于10-15ps 的超短脈沖寬度和 355nm 紫外波長的協同作用。當激光作用于 PI 膜表面時，極短的脈沖時間（10?12 秒級）使得能量在材料內部尚未產生熱擴散前完成分子鍵斷裂，避免了傳統激光的熱積累問題。實測數據顯示，加工過程中 PI 膜表面溫度穩定在 150℃以下，遠低于材料裂解溫度（360℃），有效消除了碳化、發黃等現象，透光率保持 90% 以上，解決了納秒激光加工后 PI 膜絕緣性能下降的問題。

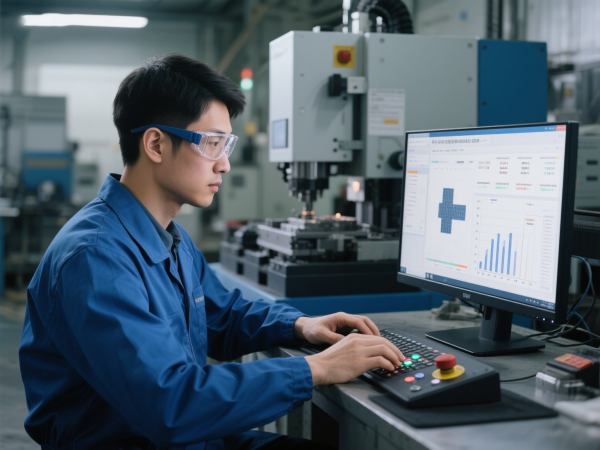

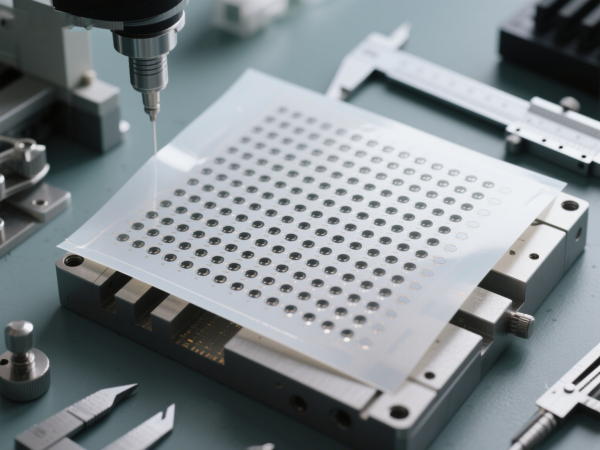

在微孔形成機制上，皮秒激光通過多脈沖疊加效應實現深度控制。研究表明，隨著脈沖數增加，微孔深度呈現階段性飽和現象：在低能量下孔形從彈坑狀過渡至 V 形，高能量下則形成乳突狀深孔。實際操作中，針對不同厚度的 PI 膜需匹配不同參數：當加工 0.05mm 超薄 PI 膜時，采用 10ps 脈沖寬度、355nm 波長，可實現 φ5μm 微孔無變形；加工 0.2mm 厚 PI 膜時，通過 4 次脈沖疊加（每次間隔 10μs），可達成深徑比 15:1 的高精度通孔，孔壁垂直度誤差＜0.5°。

二、應用突破：從微米到亞微米的精度跨越

1.高密度柔性電路

在 5G 基站天線的高頻 PI 膜基材上，皮秒激光鉆孔機可加工 φ20μm 的微孔陣列，孔間距誤差＜2μm，且無毛刺和重鑄層。某通信設備廠商采用該技術后，解決了傳統鉆孔導致的信號衰減問題（ insertion loss 降低 0.3dB），產品合格率從 85% 提升至 99.8%，訂單交付周期縮短 50%。

2.新能源電池封裝

針對動力電池的耐酸堿 PI 封裝膜，皮秒激光鉆孔機可實現 50μm 級微孔的快速加工。設備切割速度達 300mm/s，切口寬度控制在 20μm 以內，熱變形率＜1%，顯著提升電池封裝的密封性。對比測試顯示，激光加工的封裝膜在 - 40℃至 85℃循環測試中無開裂，遠優于傳統工藝的 50 次循環失效記錄。

3.醫療微器件制造

在微型傳感器的生物兼容 PI 膜基材上，皮秒激光鉆孔機可加工 φ8μm 的陣列微孔，實現液體精準過濾。其加工的微孔孔徑一致性（CV 值＜3%）遠高于蝕刻工藝（CV 值 15%），確保傳感器檢測精度提升 20%，滿足醫療設備對可靠性的嚴苛要求。

三、經濟性分析：全生命周期成本的優化

從設備投資看，皮秒激光鉆孔機的初期成本雖高于傳統機械鉆孔設備，但其長期綜合成本優勢顯著。以月產能 20 萬片的柔性電路板產線為例：

傳統機械鉆孔：單孔成本 0.08 元，良率 68%，需 3 名操作工實時監控刀具磨損，年維護成本超 200 萬元（含刀具更換、設備校準）；

皮秒激光鉆孔：單孔成本降至 0.025 元，良率達 96%，支持 24 小時無人值守加工，年綜合成本節約超 500 萬元，設備投資回收期約 14 個月。

維護成本方面，設備通過自清潔光學系統和長壽命激光器（＞10 萬小時）實現 2 萬小時無耗材運行，鏡片更換周期延長至 5000 小時，顯著降低人工干預頻率。日常維護僅需每周清潔光學鏡頭，每月校準光路，操作簡單易上手。

四、技術升級方向：從參數優化到智能適配

行業技術升級聚焦三個方向：一是脈沖寬度進一步縮短至 5ps 以內，實現更小孔徑（φ3μm）加工；二是開發綠光 / 深紫外波長激光器，提升對深色 PI 膜的加工效率；三是智能化參數庫建設，通過云端積累不同 PI 膜型號的最佳加工參數，新用戶可直接調用參數模板，調試時間從傳統的 3 天縮短至 2 小時。

設備兼容性也持續提升，可適配 0.02-0.5mm 不同厚度的 PI 膜，支持卷對卷連續加工（速度達 10m/min）和片式加工兩種模式，滿足批量生產與定制化加工的雙重需求。同時，通過加裝在線檢測模塊，可實時監測孔徑、孔深數據，實現 “加工 - 檢測 - 反饋” 閉環控制，杜絕不良品流出。

結語

皮秒激光鉆孔機以其冷加工特性、超高精度和成本優勢，正在重新定義 PI 膜微孔加工的技術邊界。從通信設備到新能源，從醫療器件到航空航天，這項技術不僅解決了傳統工藝的瓶頸問題，更推動 PI 膜材料在更多高端領域的創新應用。隨著技術的成熟與普及，皮秒激光鉆孔機將成為高端制造企業提升競爭力的核心裝備。
